Laporan Konfigurasi STP Dalam Sebuah Network 9 Switch

Tujuan:
  1. Siswa dapat mengenal dengan konfigurasi STP.
  2. Siswa dapat menentukan jalur dalam pengiriman packet data.
  3. Siswa dapat memblok akses dari network yang tidak diinginkan.

Pendahuluan:
Spanning Tree Protocol disingkat menjadi STP, Merupakan bagian dari standard IEEE 802.1 untuk kontrol media akses. Berfungsi sebagai protocol untuk pengaturan koneksi dengan menggunakan algoritma spanning tree.
Kelebihan STP dapat menyediakan system jalur backup & juga mencegah loop yang tidak diinginkan pada jaringan yang memiliki beberapa jalur menuju ke satu tujuan dari satu host.
Loop terjadi bila ada route/jalur alternative diantara host-host. Untuk menyiapkan jalur back up, STP membuat status jalur back up menjadi stand by atau diblock. STP hanya membolehkan satu jalur yang active (fungsi pencegahan loop) diantara dua host namun menyiapkan jalur back up bila jalur utama terputus.
Bila "cost" STP berubah atau ada jalur yang terputus, algoritma spanning tree merubah topology spanning tree dan mengaktifkan jalur yang sebelumnya stand by.
Tanpa spanning tree pun sebenarnya memungkinkan koneksi antara dua host melewati beberapa jalur sekaligus namun dapat juga membuat looping yang tidak pernah akan selesai di dalam jaringan anda. Yang pasti akan menghabiskan kapasitas jalur yang ada hanya untuk melewatkan packet data yang sama secara berulang dan berlipat ganda.
Alat & Bahan:
  1. 1 Unit Komputer/NoteBook(dengan OS)
  2. Software Cisco Packet Tracer 5.3
  3. Software CamStudio

Langkah Kerja:
1. Buat topologi seperti di bawah ini.
2. Setelah itu buat vlan 2(kelompok1) pada setiap switch yang ada pada jalur pengiriman.
3. Setelah itu konfigurasi ip dan netmask pada setiap pc.
U2

U7

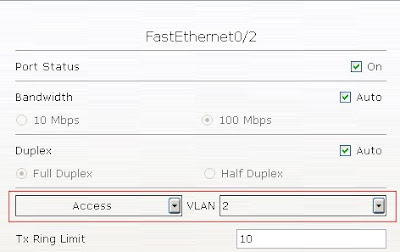

4. Setelah itu konfigurasi pada switch yang mengarah ke pc menjadi mode access vlan 2(kelompok1).
Switch B
Switch F
5. Setelah itu konfigurasi pada switch yang ada pada jalur menjadi mode trunk selain yang menjadi mode access.
Switch B
Switch D
Switch E
Switch F
6. Setelah itu konfigurasikan STP pada masing-masing switch pada jalur pengiriman.
Switch D
Switch E
Switch F
7. Lakukan uji coba dengan mengirimkan packet antar host (U7 ke U2)
Hasil:


Catatan Jika video gagal gunakan alamat di bawah ini:
http://www.youtube.com/watch?v=kzlLI-ia1jE

Kesimpulan:
Kita dapat melakukan mengatur peberian jalur pengiriman packet sesuai yang kita inginkan dengan cara salah satunya yaitu STP dan memblok koneksi dengan vlan yang tidak berhubungan.
